[导读] 作为程序猿都*好掌握的一门语言，那就是UML（ ），统一建模语言(UML)是软件工程领域中一种通用的开发建模语言，旨在提供一种可视化系统设计的标准方法。是开发人员、系统设计人员交流的有效工具。今天来分享一下UML的一些体会，如有错误请帮忙指正。

注：UML工具有很多，本文描述的基于 。*近微信平台排序规则升级了，如不想错过小号文章，建议给小号加下星标。

UML前世今生

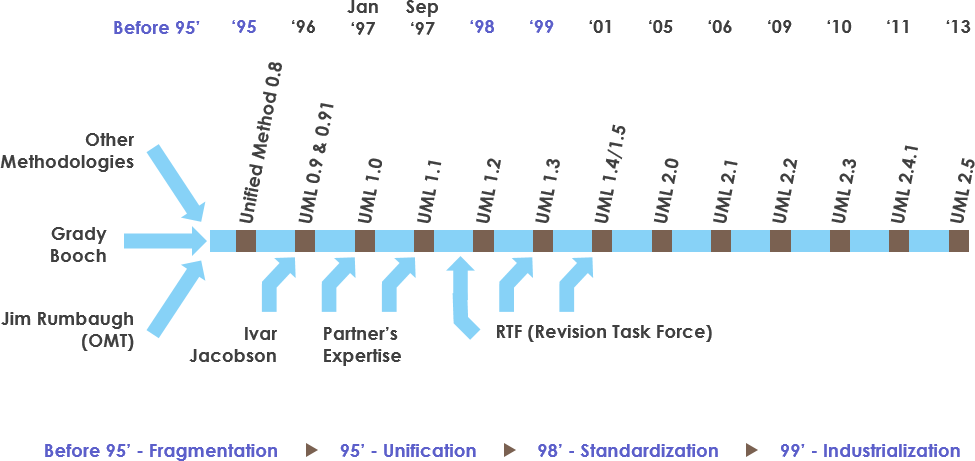

UML时间进化线：

说到UML不得不提的三位大神，Grady Booch、、James ，三位是UML的创始人，均为软件工程界的权威，除了著有多部软件工程方面的著作之外，在对象技术发展上也有诸多杰出贡献，其中包括Booch方法、对象建模技术（OMT）和（OOSE）过程。三人被合称为“UML三友”。

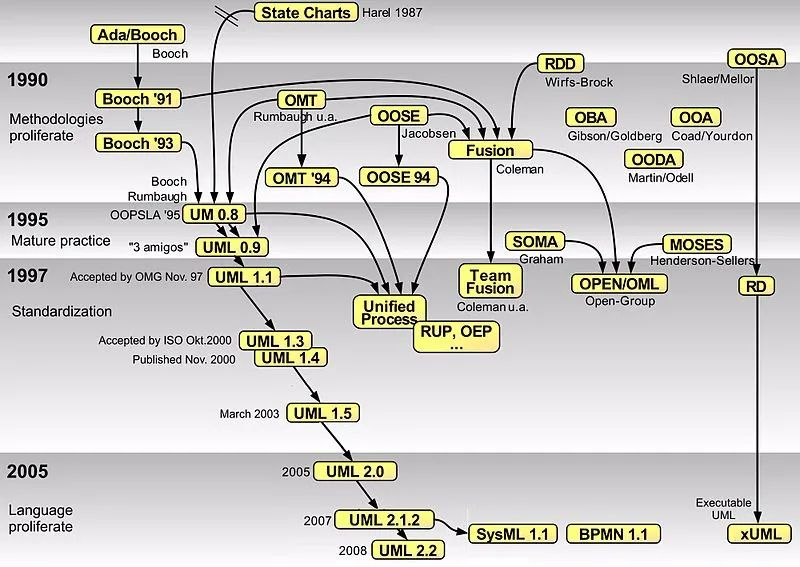

面向对象编程方法以及描述符号进化历史：

然后逐步发展到UML2.5标准。

UML目前的官方组织是

宏观看UML

UML用图去描述一个软件系统，从需求、设计、到部署的方方面面都以及覆盖。那么从总体上先来看看UML有哪些图呢？

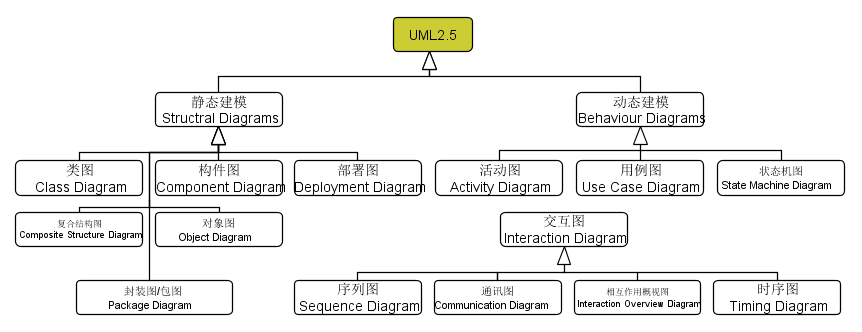

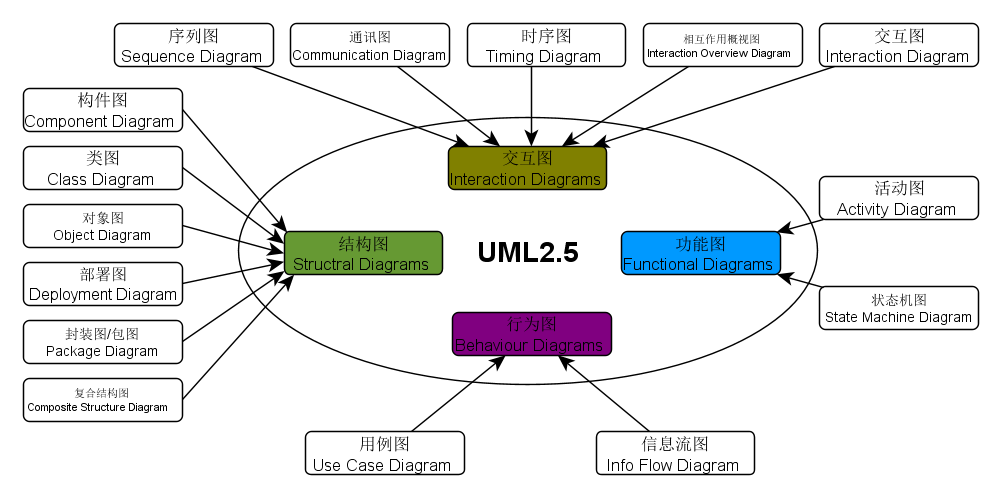

从描述系统建模目的，UML图可以分成下面4大类：

从建模的动态视角/静态视角，可以这样去分类：

微观看UML

UML由基本的组成可以从三大块去了解:事物/关系/图

事物()

行为事物：UML模型图的动态部分，描述跨越空间和时间的行为

分组事物：UML模型图的组织部分，描述事物的组织结构

注释事物：UML模型的解释部分，用来对模型中的元素进行说明，解释

关系()

下面是UML的基础4大关系：

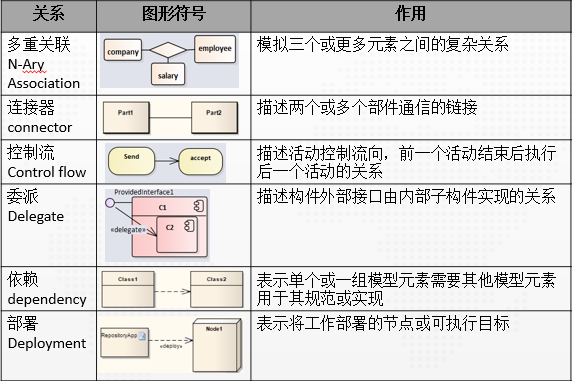

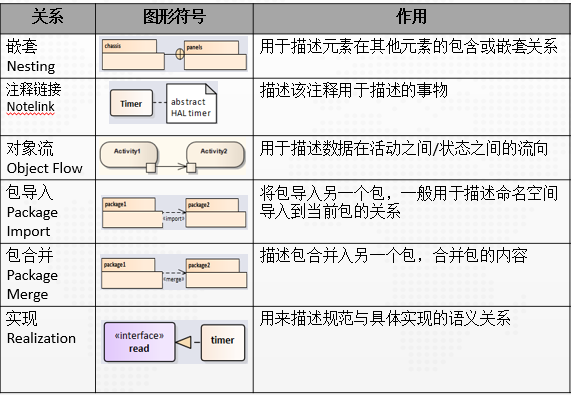

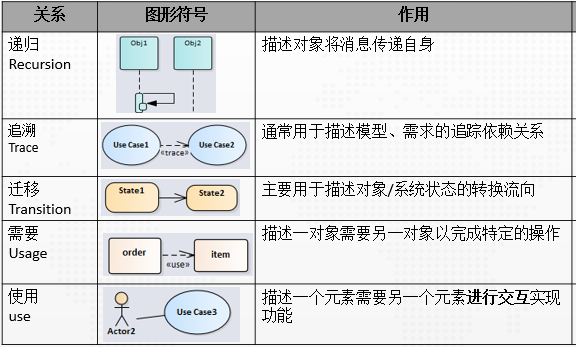

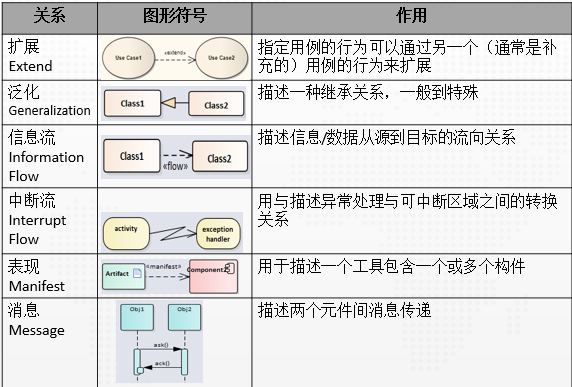

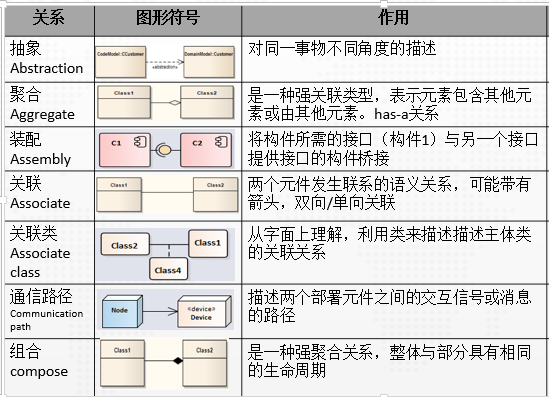

更为详细的描述，看看下面这些表吧：

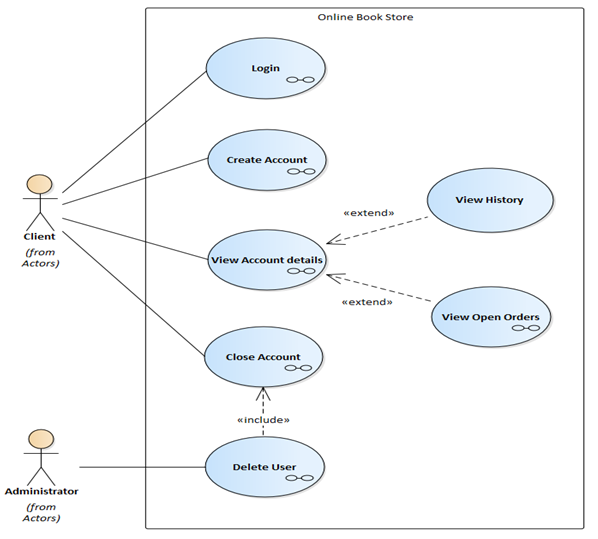

图()用例图

用例图在UML语言中处于至关重要的位置，所谓4+1架构设计，用例图用于描述系统需求，处于核心位置。属于Use-case 大法的心脏。

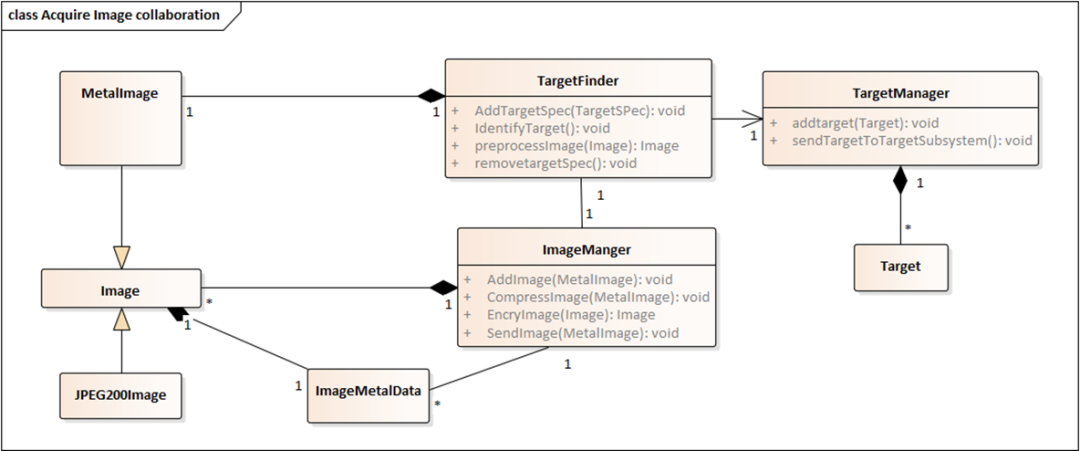

类图/ Class

这个类图描述一个图像管理系统。

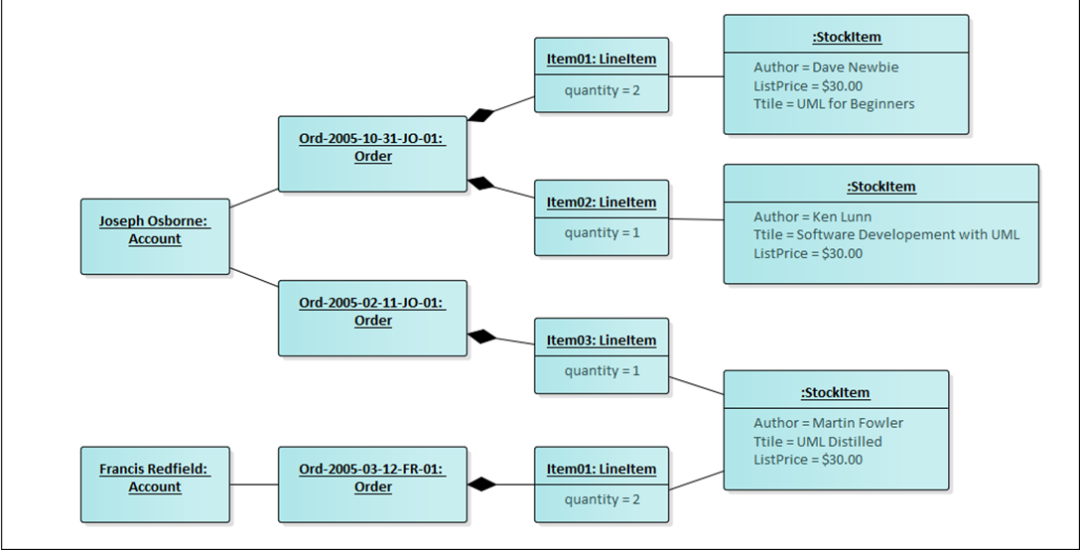

对象图/

描述一个图书管理系统某时刻对象的快照。

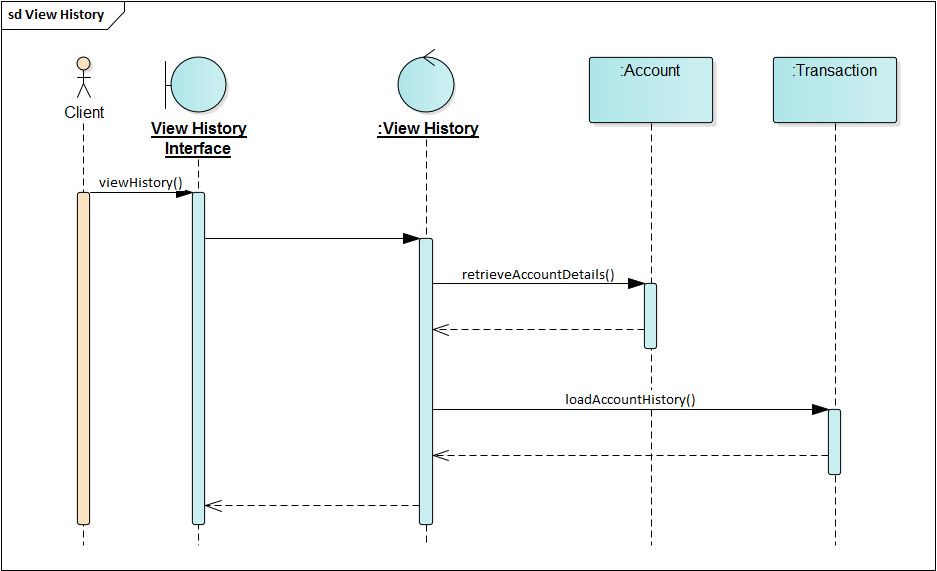

序列图/

此图说明了在交互中满足视图历史用例所需的对象。对象之间的消息流为用户提供了事务历史信息。描述图书管理系统如何查阅历史的操作系列，反应了客户端与各对象间消息传递关系。

时序图/

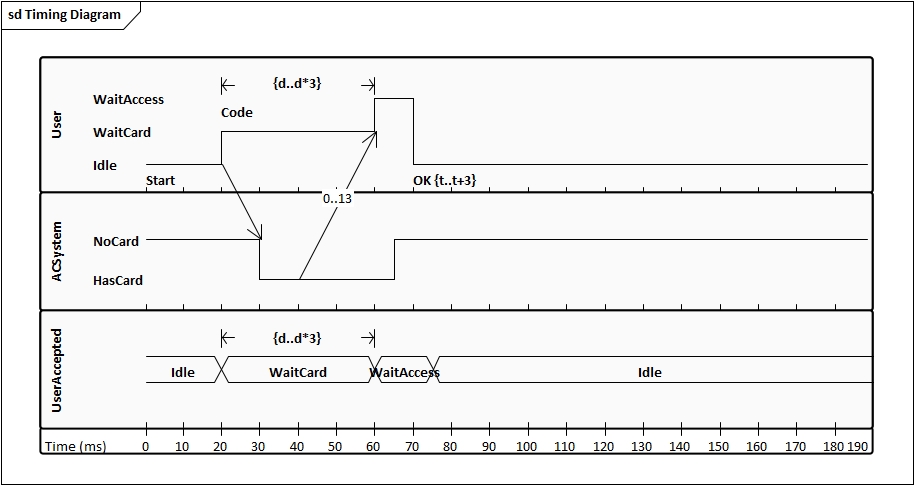

这个类似于芯片的时序图概念。下图描述用户在有卡/无卡对系统访问的时间线场景图：

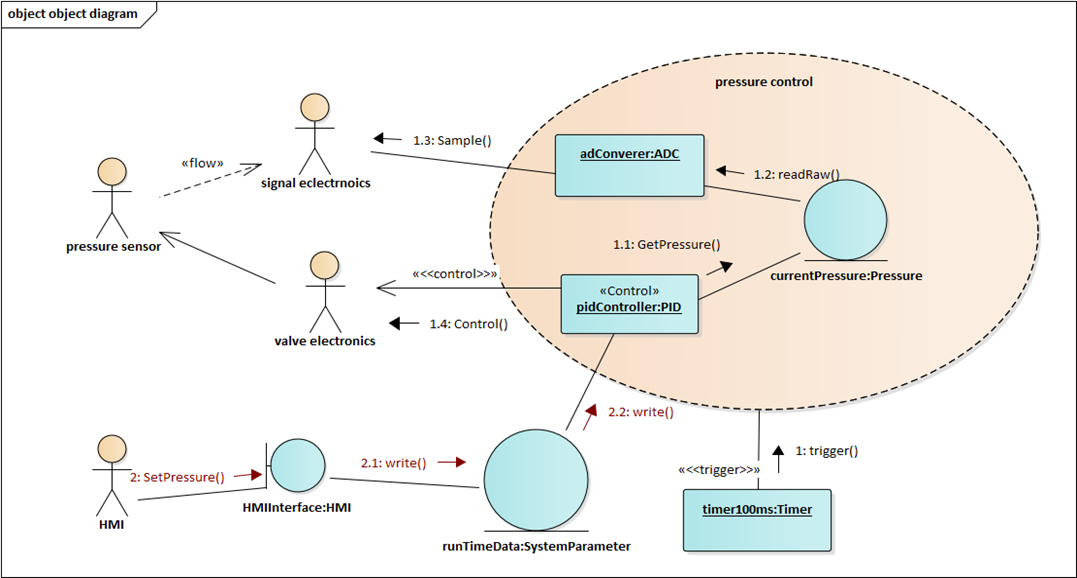

通讯图/

这是一个嵌入式系统的UML建模，该图描述一个压力控制系统两个主要用例的实现：

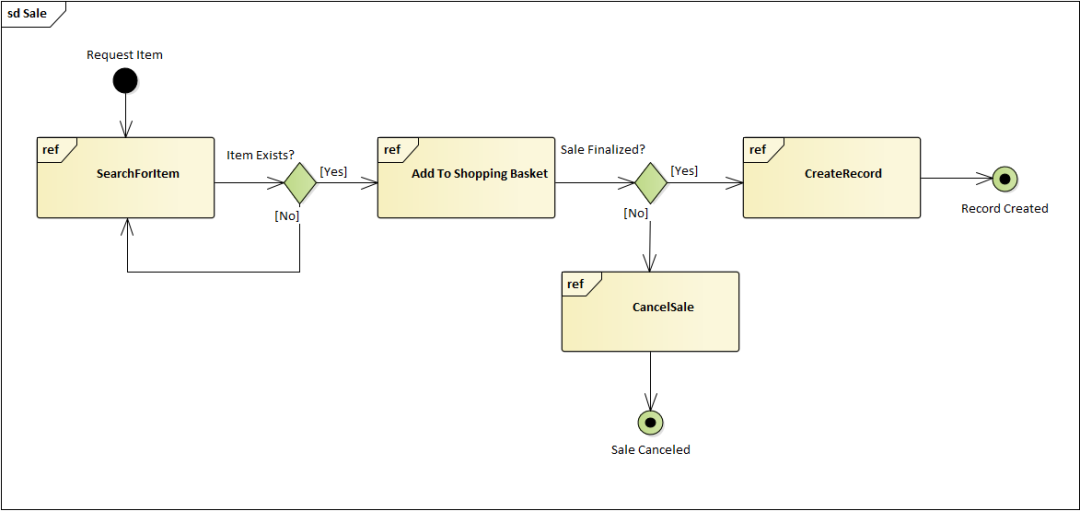

交互概视图/

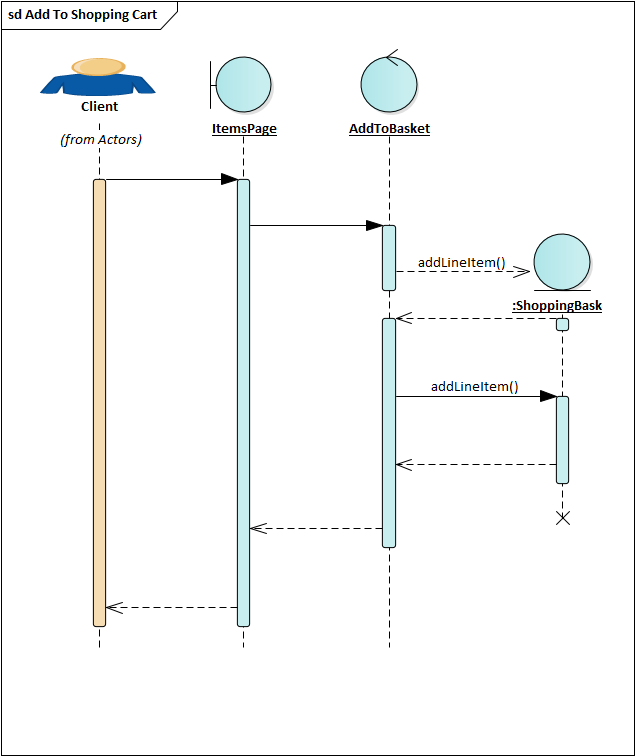

描述了一个图书管理系统如何从订单发起后的所有交互概要图，每个子图上面的ref表示引用了一个更详细的图，比如Add to 放入购物篮的具体动作：

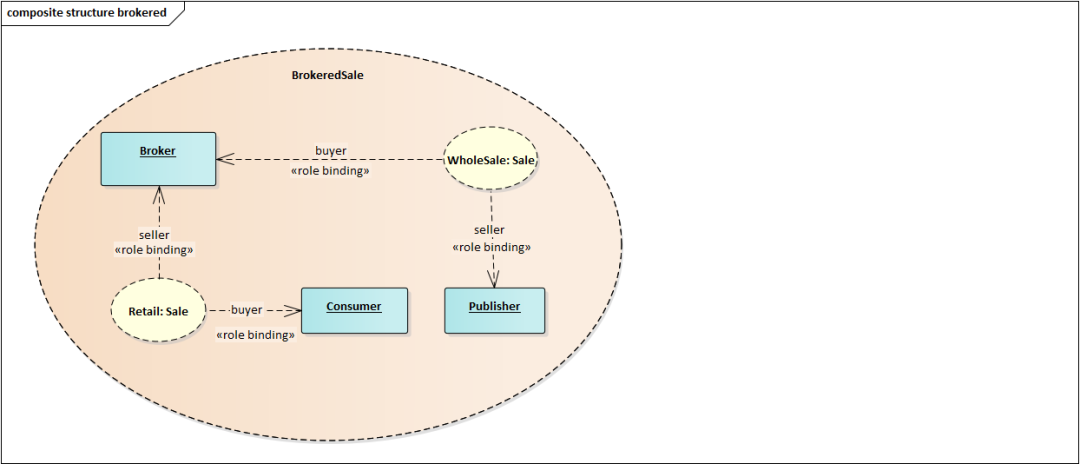

复合结构图/

状态机图/State

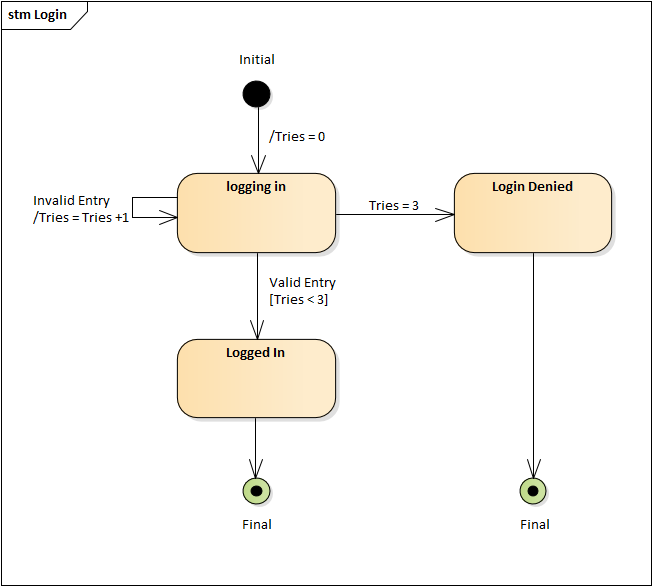

这是描述图书订购系统如何登录的状态机图

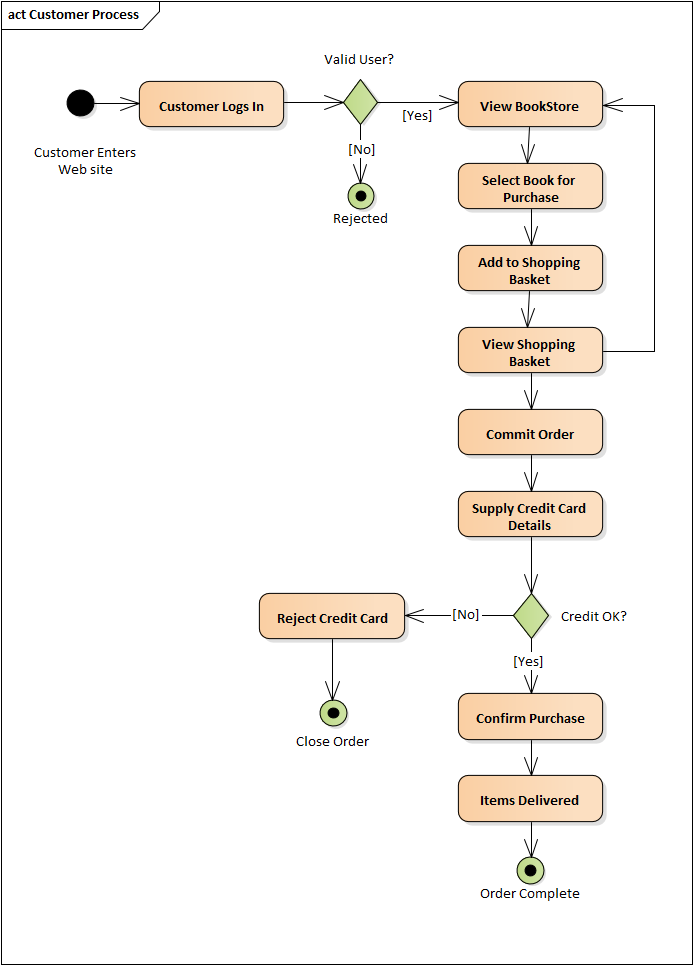

活动图/ 常见的活动图

带泳道活动图

将活动分组，明确该组活动负责的对象，对象负责该组的全部活动

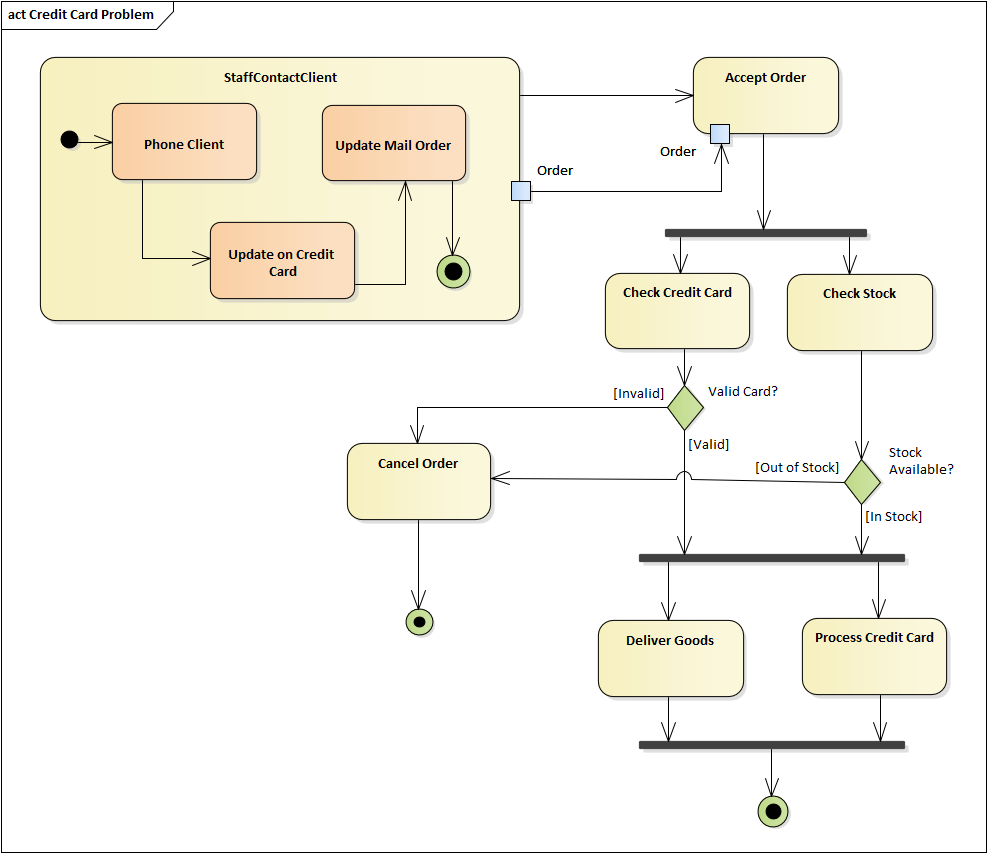

子活动图

活动图中，某几个活动可以组成一个内聚的子活动。

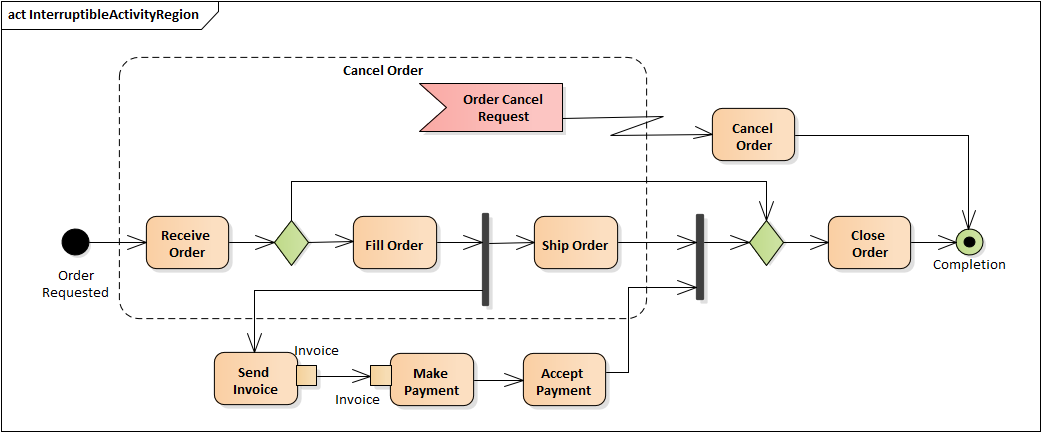

可中断活动图

这里的中断并不严谨，本图中表示这个活动事物是可以取消的。

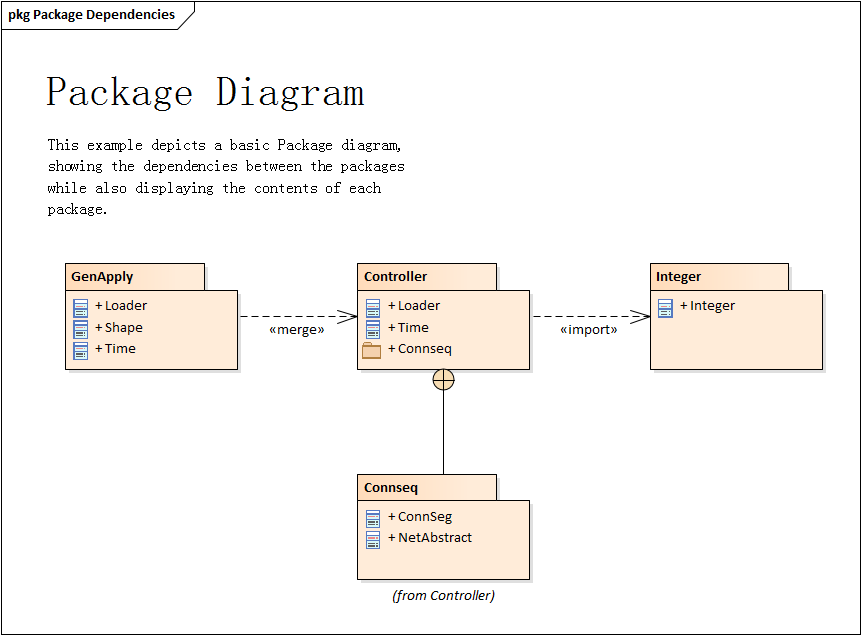

封装图/包图/

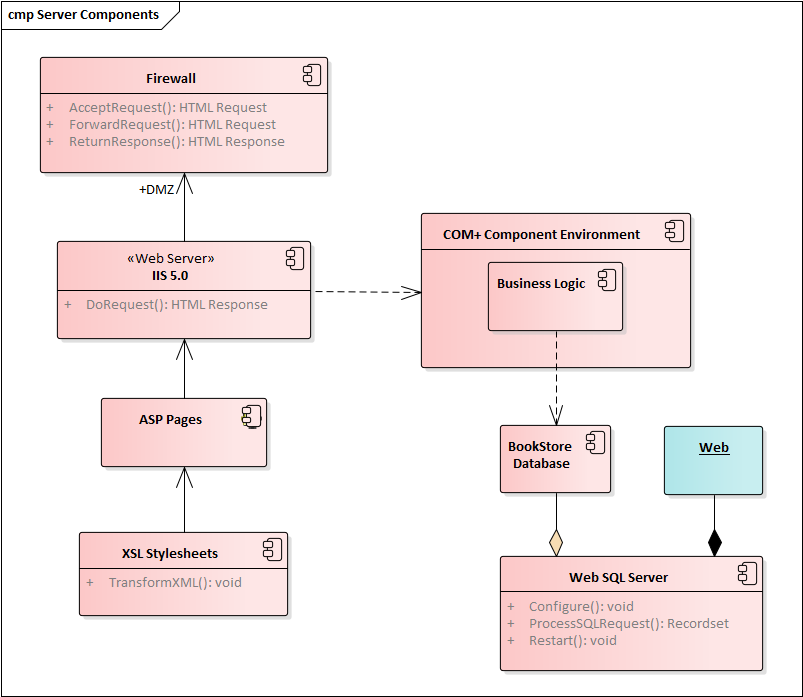

构件图/

用以描述构件之间的相互关系。

部署图/

总结一下

本文走马观花的将UML大致梳理了一下，并结合EA的例图，将常见的UML图的作用大致描述一遍，供大家参考。对于软件开发人员而言，UML还是很有必要学习掌握的。

本文辛苦原创分享，如果觉得有价值也请帮忙点赞/转发支持，不胜感激！
